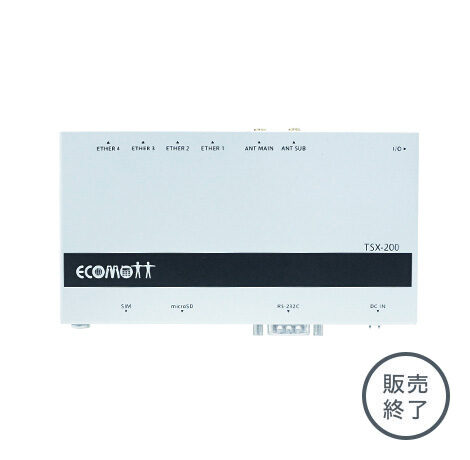

LTE通信対応4ポートスイッチングハブ「TSX-200」
LTE通信に対応
4ポートスイッチングハブ
4ポートのスイッチングハブ、RS-232、接点入出力等を備えた低消費電力で動作する小型通信装置です。NAT／NAPT、ポートフォワード、外部からの不正アクセスを防ぐパケットフィルターなどのルーター機能を持ち、内蔵のLTE通信モジュールを介してクラウドと連携することにより、遠隔地から動画カメラ等の電源操作や通信機能を持たない各種センサーのシリアル出力データをクラウド管理できます。

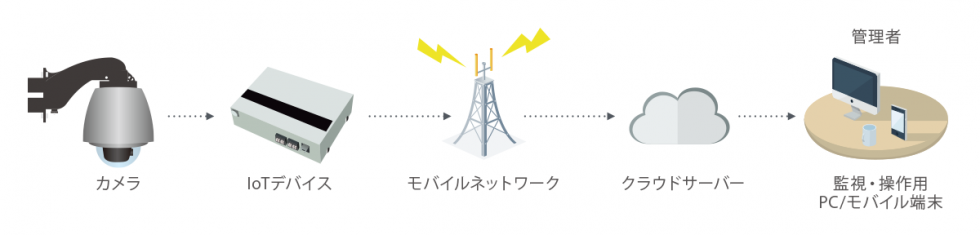

システム概要図
特長
-
- LTE通信対応
- LTE通信モジュールを内蔵しているため、この1台でインターネットに接続しデータ転送を行うことができます。通信事業者はNTTdocomoとKDDIに対応しています。
-
- 4LANポートを搭載し複数台の機器を接続可能
- LANポートが4つ搭載されているため、ご利用シーンに合わせてカメラやデータロガーなどの機器を複数台接続することや、カメラを4台接続して監視システムを構築することができます。
-
- 超低消費電力でバッテリー駆動も可能
- 待機時の消費電力を0.34Wに抑えることにより、ソーラー電源でも十分な稼働時間を得ることを可能にしました。
-
- 活用用途を広げるシリアルポートと接点入出力
- RS-232を使用することで計測装置とデータロガー等を連携させることができるほか、接点入出力でセンサーや外部装置の状態変化（ON／OFF）を検知することが可能です。

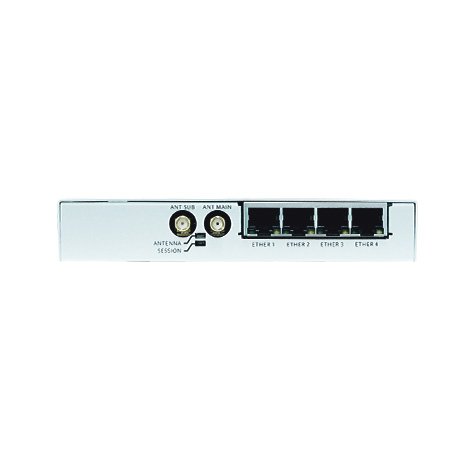

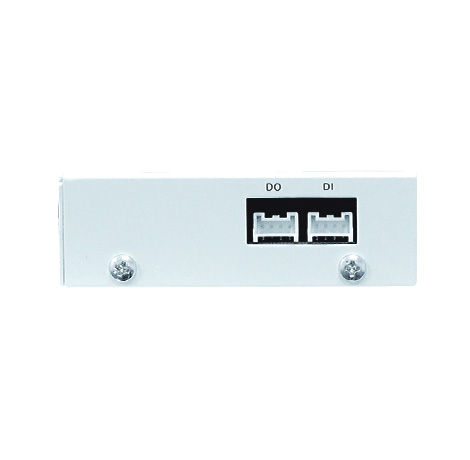

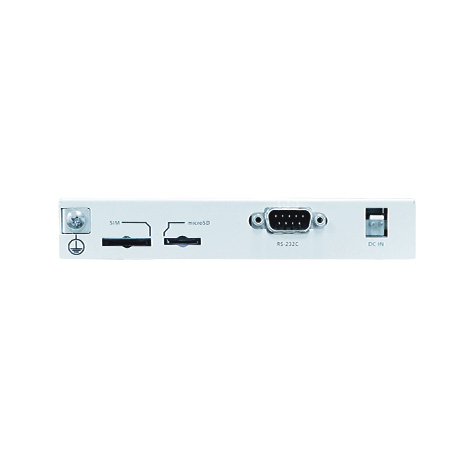

外形図
仕様
| 通信 インタフェース |
Ethernet | 10BASE-T/100BASE-TX × 4ポート HUB |
| モバイル通信モジュール | KDDI:KYM11 | |
| NTT docomo：AMP520 | ||
| シリアル | RS-232（D-Sub9）×1 | |
| アンテナ | 2ポート | |
| 接点入力 | 2ポート | |
| 入力形式：無電圧接点入力 | ||
| 信号電圧：5-24V | ||
| 出力電流：1mA（最小：0.88mA 最大：1.3mA） | ||
| 絶縁方式：非絶縁 | ||
| 外部駆動方式：オープンコレクタ駆動、リレー駆動等 | ||
| 接点出力 | 2ポート | |
| 負荷電圧：26.4V（max） | ||
| 負荷電流：100mA（max） | ||
| 絶縁方式：フォトモスリレー | ||
| microSD | 1ポート | |
| 外観 | 外形寸法 | 146(W)×78(D)×25(H)mm（突起部含まず） |
| 質量 | 約400g | |
| 電源 | 入力電源電圧 | DC5-24V |
| 消費電力 （最大） |
4.38W | |
| 消費電力 （待機時平均） |
0.34W | |
| 消費電力 （消電力モード時平均） |
0.97W | |
| 環境条件 | 本体動作条件 | 温度：-20℃〜60℃ |
| 湿度：10%～90%（結露なきこと） |
ダウンロード
各製品は単体で販売していません。
弊社クラウドサービスと繋がるIoT機器としてサービス提供しています。
