製品概要
制御特化型省電力汎用データロガー「クラウドロガーLTE（Cat1）」
制御機能に特化した
コンパクト＆省電力データロガー
内蔵のLTE通信モジュールを介してクラウドと連携することで、従来のセンサー・計測装置から収集したデータのクラウド管理を可能とし、現地設備や警報機、LED掲示板などの遠隔制御に特化したデータロガー。増設ボードによる接点入力・出力点数の拡張も可能です。
型式：DLX-410-LD

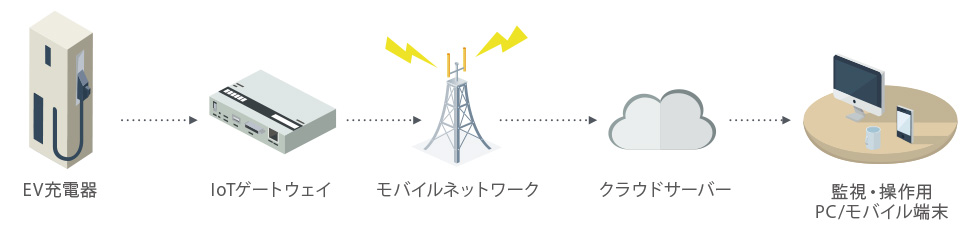

システム概要図
特長
-
- 接点入力4点、接点出力2点の制御用省電力化デバイス
-
- 増設ボードにより接点入力・出力点数を増やすことも可能

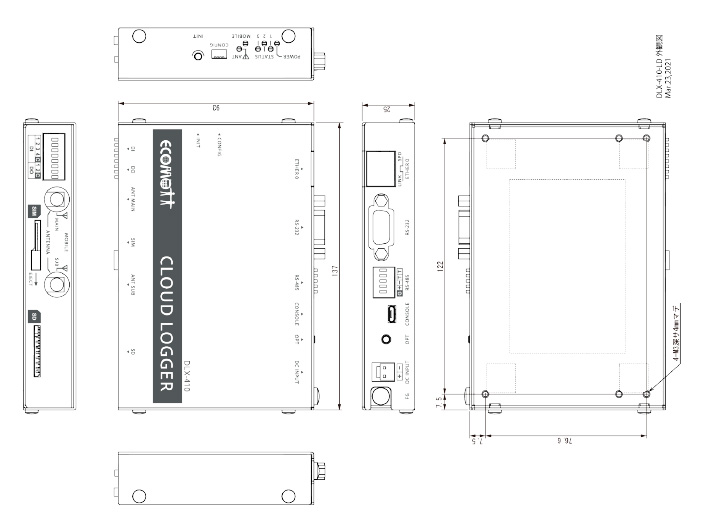

外形図
仕様
| 型番 | DLX-410-LD | |
|---|---|---|
| CPU | マイクロチップ・テクノロジー社 ATSAMA5D26 (ARM Cortex-A5 core) 500MHz |
|
| メモリ構成 | RAM | DDR3L-SDRAM 512MiBytes |
| Flash ROM | e.MMC 2GBytes (pSLC mode) SPI NOR 2MiBytes (boot) |
|
| インタフェース | イーサネット | 10BASE-T/100BASE-TX × 1ポート RJ-45 コネクタ |
| WAN | AM Telecom AMM574A LTE Cat.1 | |
| シリアル | RS-485(スクリューレス端子台5 ピン)×1 RS-232(Dsub9)×1 |
|
| CONSOLE | USB 2.0×1ポート（micro B コネクタ） 最大転送速度：115.2kbps |
|
| デジタル入力 | 接点入力×4 スクリューレス端子台5 ピン (接点出力と一体型) ※電圧接点入力、フォトカプラ絶縁 |
|
| デジタル出力 | 接点出力×2 スクリューレス端子台3ピン (接点入力と一体型) ※オープンコレクタ出力、フォトカプラ絶縁 |
|
| SD カードスロット | SDHC 対応 SD カード 1スロット | |
| サイズ・重量 | 外観寸法(突起物を除く) | 137.0mm(W) x 93.0mm(D) x 25.0mm(H) 約380g |
| 環境 | 使用電源・電源形状 | DC 9～36V ピン・ヘッダ・コネクタ 2ピン（JST VH コネクタ） |
| 消費電力(本体のみ) | 待機時：約130mA 最大負荷時：約300mA | |
| 本体動作条件 | 温度： -20℃～60℃ 湿度10～95%(結露なきこと) |
|
ダウンロード
各製品は単体で販売していません。
弊社クラウドサービスと繋がるIoT機器としてサービス提供しています。
