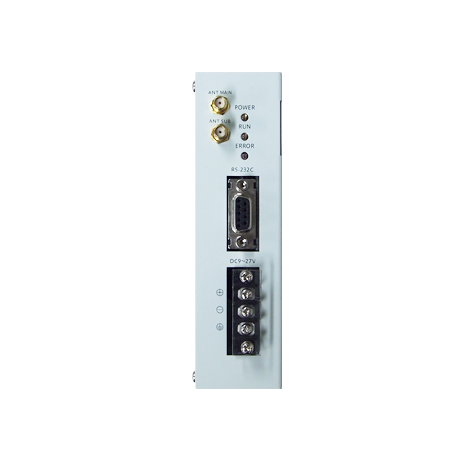

KDDI専用回線対応汎用データロガー「クラウドロガー2」
KDDI専用回線CRG経由での
データ収集型
本体の入出力インターフェースに加え外部PLCとの接続で最大100ワードのデータを一度に収集、無線通信が可能な汎用データロガーです。
型式：DLS-300
システム概要図
特長
-
- クラウドとの連携による新たな価値
- 4GLTE対応なのに、低価格。高速通信で計測データをクラウドサーバーへ送信。
-
- 各種データを一元管理
- アナログ入力4chおよび接点入力8ch、接点出力4chを搭載し、様々な遠隔監視・制御が可能。
-
- 専用通信回線でセキュリティも充実
- KDDIのCRG回線を介してクラウドサーバーに接続するため、セキュリティの高い通信環境での利用が可能。
-
- PLCとの接続可能でより高度なセンシング
- 本体の入出力インターフェースに加え、外部PLCとの接続で最大100ワードのデータを一度に収集可能。

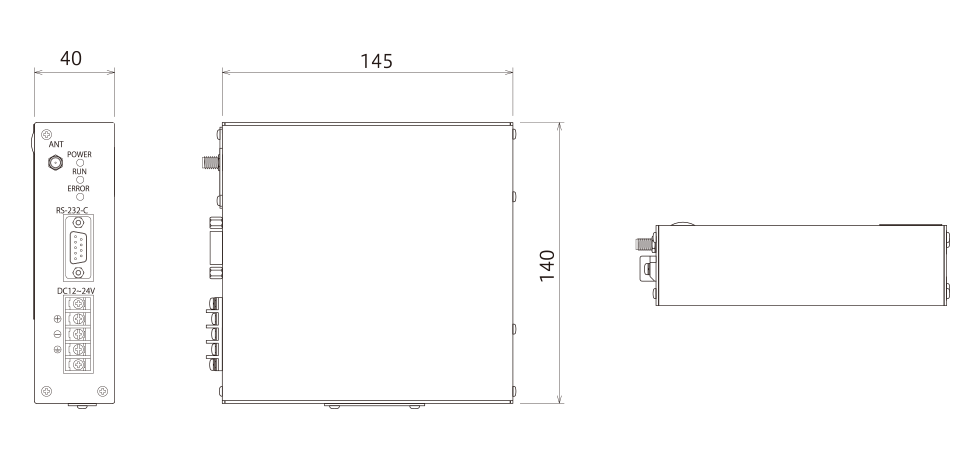

外形図
仕様
| 基本仕様 | ||
|---|---|---|
| 電源電圧 | DC10.8～26.4V | |
| 消費電力 | 平均2.4VA以下 | |
| 電圧変動 | ±10% | |
| 使用周囲温度 | -10 ~ 50℃ | |
| 使用周囲湿度 | 10 ~ 90%RH(結露のないこと) | |
| 使用周囲雰囲気 | 腐食性ガスのないこと | |
| 保存周囲温度 | -20 ~ 70℃ | |
| 質量 | 本体703g | |
| 外形寸法 | 140(W) × 40(D) × 145(H) mm(突起部含まず) | |
| 振動試験 | 5~200Hz 4.5Gを10分周期でX軸4時間 | |
| Y、Z軸は2時間の振動を印加 | ||
| バッファリング | 収集データを格納するエリアサイズ128kbyte(64kW) | |
| 端末OS | Linux | |
| 通信プロトコル | TCP/IP | |
※使用周囲温度が平均温度で50℃を超える場合にはお問い合わせください。寿命計算が必要となります。
| 機能 | ||
|---|---|---|
| 管理機能 | 端末管理、グループ管理、ユーザ管理、権限設定 | |
| テータの処理 | パルス積算、停電処理、操作処理 | |
| 端末の定期データ収集時間 | 1、5、10、30、60分から選択 | |
| 端末からサーバに定期データ送信時間 | 5、10、30、60分 2、6、12、24時間から選択 |
|
| メール機能 | サーバよりEメール送信 ※通報メッセージ | |
| 1メールにつき最大5箇所に送信可能 | ||

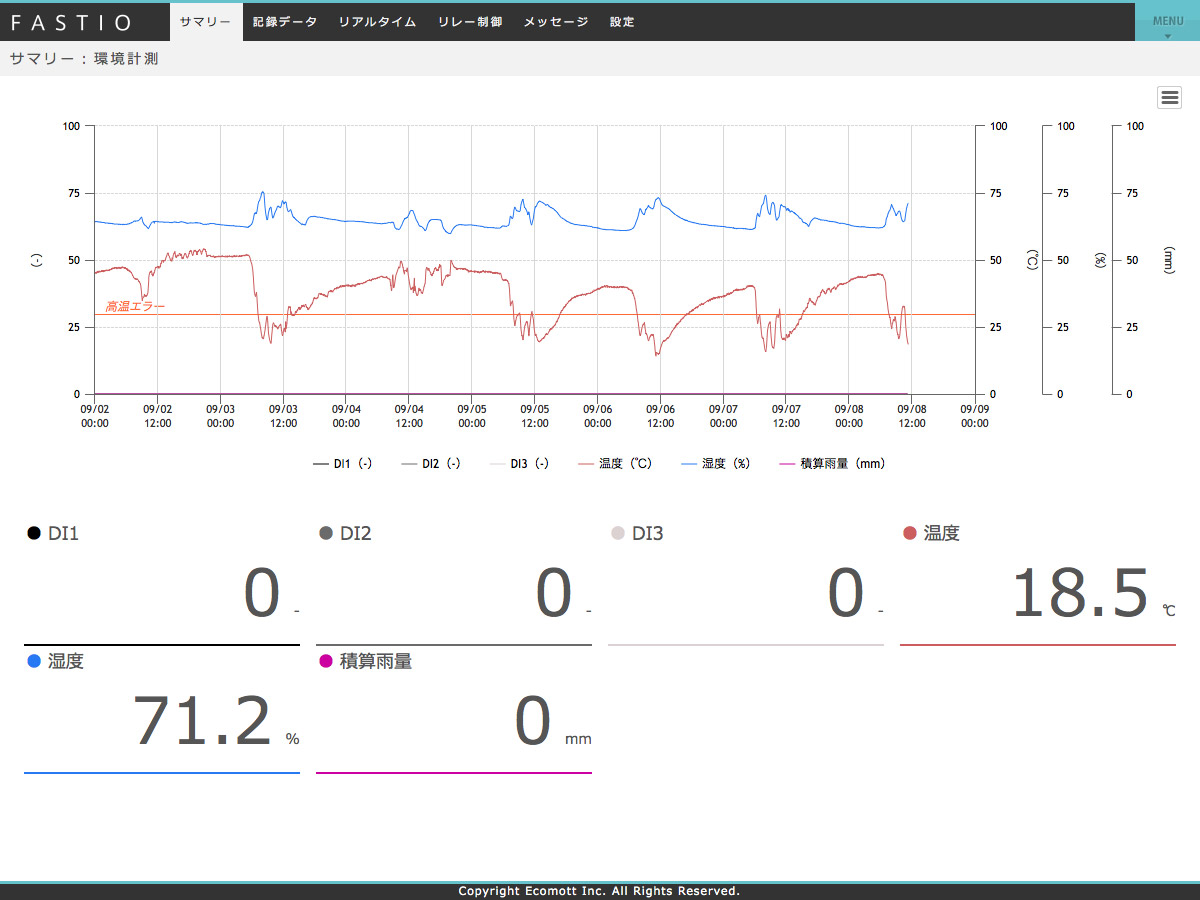

| Web閲覧 | リスト表示、グラフ表示 | |
| 異常通知履歴 | 発生日時、異常内容の表示 | |
| データダウンロード | CSV形式 | |
| リアルタイム データ閲覧 | 最小設定5秒 | |
| アナログ信号レベルチェック | H、L | |
| 遠隔操作 | リレー出力4点 | |
|
シーケンサの転送データメモリー (連続領域となります) |
定期データ収集：最大100W | |
| データ書込 / 読込：最大50W | ||
| 故障データメール送信：4WのBit扱い | ||
| KDDI通信モジュール仕様 | ||
| 規格 | 4G LTE | |
| 形式 | KYM12 | |
| 通信速度 | 下り / 最大75Mbps | |
| 上り / 最大25Mbps | ||
| インターフェース仕様 | ||
| 無電圧接点入力 | 入力点数 | 8点 コモン共通 |
| 入力電圧 | DC24V、フォトカプラ絶縁方式 | |
| アナログ入力 | 入力点数 | 4点 コモン共通 |
| 切替方式 | 電圧 0 ~ 10V、0 ~ 5V | |
| 電流 4 ~ 20mA | ||
| 入力インビーダンス | 0 ~ 10V時 2kΩ | |
| 0 ~ 5V時 200kΩ以上 | ||
| 4 ~ 20mA時 250Ω | ||
| 分解能 | 12bits 4095Data | |
| 消費電流 | 動作時 400μA、待機時 2μA | |
| リレー出力 | 出力点数 | 4点 コモン独立 |
| 電圧 | AC100V / DC24V 1A | |
| 接点定格 抵抗負荷 | AC250V-2A、DC30V-2A 各30万回 | |
| コイル消費電力 | 約200mW | |
| 接点構成 | 1a | |
| シリアル通信 | ||
| RS-232C | 9pin × 1 | 端末セットアップ用 PC接続 |
| PLC接続 | 三菱、オムロン、キーエンス等 | |
ダウンロード
各製品は単体で販売していません。
弊社クラウドサービスと繋がるIoT機器としてサービス提供しています。
